Hay una canción de Pablo Milanés (que cada vez que me quejo de algún dolorcillo me la tararean), que dice “El tiempo pasa. Nos vamos poniendo viejos”. A pesar de las opiniones de algunos de que llevamos escrito en nuestros genes nuestra propia obsolescencia programada, esto no es evidente sino solo cuando pasan un par de décadas. En el caso del hardware que nos acompaña (para bien o para mal) esto se traduce a un tiempo ridículamente más corto.

Mi Viejo PC (así con mayúsculas que a los ancianos se les respeta) ya tiene vetustos 6 años.

Y se le notan.

Como cuando se queda pensativo mirando al horizonte en vez de abrir las 10 pestañas en Firefox de mi sesión anterior. O cuando al hacer un trabajo tengo mucho Pdf abierto y el portapapeles del Word ocupado y se divierte mostrando un relojito en vez de la planilla de Excel con la tabla que necesito.

O cuando me da 12 fps en The Witcher 3 a 1440p (tengo pantalla 4k pero hay que ser razonable)

Por eso llega un momento en que hay que, lamentablemente, reconocer que ha llegado ese fatídico y aciago día …

… en que mi familia me escuchara imprecar, maldecir y renegar de dios, mientras armo un nuevo pc.

Como es costumbre en estas tierras perdidas y desventuradas, les haré participes en este periplo mediante la experiencia de un amateur en armar un nuevo equipo (a ojo y con la ayuda de mi poco fiable memoria).






Los elementos implicados (sin orden de importancia):

- Caja Cougar Panzer Max.
- Tarjeta madre Asus TUF Gaming X570-Plus (wi-fi).
- Procesador Amd Ryzen 7 3700x.
- Dos modulos memorias 16GB HyperX , DDr4 3200.
- Disco de estado sólido NVMe M.2 Samsung 970 EVO, 500 Gb.
- Dos discos duros Toshiba X300, 6Gb.
- Tarjeta video Gigabyte Geforce RTX 2080 super.
- Refrigeración líquida Rog Ryujin 240.
- Fuente de poder Rog Thor 1200w.
- Audifonos HyperX CloudAlpha, teclado HyperX Alloy Elite, mouse MSI Clutch GM70.
- Pasta disipadora Artic MX-2, lector-grabador Pioneer BDR-209DBK 16X SATA.
- Ademas: Destornillador, alicate cortante, tarjeta plástica.
- (la botella de Jack Daniel’s es solo referencial)

Para comenzar el Armado siempre es importante revisar el contar con todos los elementos, revisar manuales (tenerlos a mano como obligación) y un espacio de trabajo amplio y limpio.

Comenzamos.

Placa Madre


El centro de nuestro nuevo sistema debe cumplir con los requisitos adecuados a nuestras necesidades. Para esta oportunidad una Asus TUF Gaming x570-plus (versión Wi-Fi) es mas que adecuada. Socket AM4, soporta procesadores Ryzen de 1ª, 2ª y 3ª generación, hasta 128 Gb de memoria DDR4, 8 puertos Sata 6Gps, dos puertos M.2, PCE 4.0 (en Ryzen 3er gen), sonido Realtek, Wifi, bluetooth 5.0.

Muchos se preguntarán porque no considerar una placa con mayores prestaciones tomando en consideración el presupuesto en este armado (sin límites). Mi experiencia al respecto (mi pc viejo tiene una Asus Crosshair V Formula-z) es que la diferencia real entre una placa media alta y una tope de línea … es la cantidad de características que no voy a usar. Excepto por usuarios con necesidades muy acotadas, incluso una placa media como esta tiene características de sobra. Como por ejemplo un botón: de 8 puertos Sata solo ocuparé dos.



Al abrir la caja, encontramos un espacio para accesorios y la tarjeta bien protegida.



El color negro más grises con sutiles toques amarillos es característico en la serie TUF.



Incluye un certificado de fiabilidad … por la propia ASUS.
(esto de darse auto palmadas en la espalda no solo de políticos)

Iniciamos desmontando el anclaje de serie para la disipación y luego instalar memorias y sdd.




La unidad principal para el sistema operativo: Samsung 970 EVO.
Los invito a revisar un artículo, Comparativa de tecnologías de estado sólido, escrita por Zuljin



Sansumg no solo hace cajas muy bonitas, sino también estupendas unidades de estado sólido.



Para fijarla a la placa necesitaremos poner un tornillo soporte.

11.jpg 12.jpg 13.jpg

Después proceder a colocar nuestra unidad, fijarse bien en la muesca o ‘M.2 Key’



Un tornillo mantendrá la unidad en su lugar.



Procedemos con las memorias. HyperX DDR4 3200, módulos de 16Gb.





Incluyen garantía y manual de instrucciones (que básicamente indica que los contactos van orientados hacia la placa madre).



También traen una pegatina que va al almacén de pegatinas (al CD de drivers).



Después de revisar por cuarta vez el mini-manual y asegurarme de orientar las memorias con los contactos hacia abajo y hacia la placa madre, procedo a colocarlas. Se debe escuchar un click. Si no se escucha se aumenta el volumen a los audífonos.



Ahora a instalar el procesador. AMD Ryzen 3700x.



La diferencia con la caja de mi viejo FX8350 es notable.



El empaque incluye una solución térmica muy buena, el Wraith Prism.



Wraith Prism v/s la solución térmica de un FX8350. Amd ha puesto un esfuerzo por mejorar las soluciones térmicas de stock.



Las antiguas disipaciones tenían menos heat-pipes y estas iban a una placa metálica que hacia las veces de intermediario con el procesador.



Los nuevos disipadores traen el doble de heat-pipes y estos van en contacto directo con el procesador.



El procesador va dentro de una caja que viene en la caja y dentro de esa caja viene otra caja (plástica). Los rumores dicen que Juan Segura vivió muchos años …






Incluye un certificado, emitido por AMD, que asegura que este procesador AMD es auténticamente AMD. Fui a la página de AMD por si las dudas…


El socket AM4. El procesador se puede poner de una y solo una manera. Aun así, he visto reviewers en youtube llorando por pines rotos.



----
Pausa Comercial
-----


gfpcware

Cuenta Inactiva
Se incorporó
21 Noviembre 2007
Mensajes
1.595




Una vez que nos aseguremos que sin esfuerzo ha quedado en posición, fijamos con la palanquita.

Ya puesto lo necesario hay que preparar la caja y la refrigeración, antes de poner la placa madre en su lugar de trabajo definitivo.

Caja Cougar Panzer Max.
Diseño robusto, negro, con imitación fibra de carbono. Dos bahías para unidades 3.5, 4 para unidades 2.5 y dos para unidades frontales.





Refrigeración liquida por ASUS: Rog Ryujin 240.




Trae todo lo necesario. Se puede usar para procesadores Intel y AMD. El cabezal trae conexiones para los ventiladores, una conexión USB, una para Sata (energía) y un RGB para Aura Sync.



En este caso hay que cambiar la fijación que trae por defecto para Intel por la de AMD.

Como el operario es medio noob, reviso dos veces el manual antes de leer en español.



Y se procede a colocar la solución adecuada a nuestro anclaje (si, el manual otra vez).

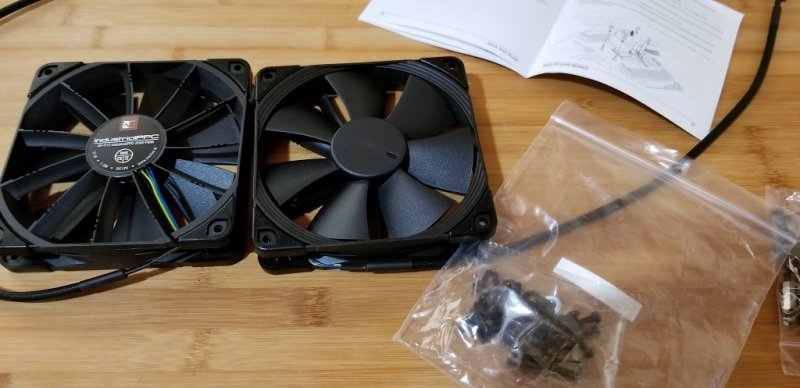

Trae dos ventiladores Noctua. Silenciosos y con buen desempeño.






Muy bien hasta aquí.

Hasta que empezó el drama.

Al instalar el radiador y los ventiladores tal como indica el manual … no me cabía la placa en el gabinete.

Así que desmonte los ventiladores y los coloque en sándwich. Radiador dentro, ventiladores por fuera.

Y no me quedaba espacio para los cables.

En la vieja escuela de armado esto no suponía problema. Se procedió a la antigua usanza del Modding.





Espacio mas que suficiente para que pasara las tubuladuras y la cabeza enfriadora, dejando radiador y ventiladores en la parte superior…

… pero el panel superior no cerraba con todo ello ahí.

Después de una pausa, dos aspirinas y otro vaso de jack ... agua ... se procedió a desarmar panel frontal. Retirados los ventiladores y una acuciosa medición (a ojo, como para no perder la antigüedad como diría Don Coco), se procedió a montar la refrigeración.



Con el problema mayor ya solucionado se procede a instalar la placa madre.



Una aplicación en la medida justa de pasta térmica. Una tarjeta de plástico ayuda a colocarla homogéneamente. Pude ser Visa, Mastercard, American Express Titanium black o Mi Caja Vecina.

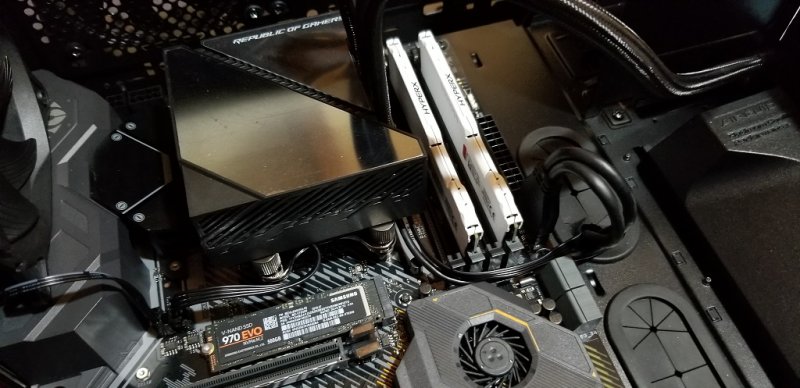

Con cuidado afrontamos la disipación al procesador y fijamos.


Ojo con los cables. A pesar de ser una solución de Asus en placa madre Asus, y que los ventiladores (se supone) van directamente a la conexión que trae el cabezal, la placa madre da problemas si detecta que no hay ventilador conectado en Cpu_Fan.

Ahora procedemos con lo que en la mayoría de los armados es lo menos agradable, pero que en este caso se volvió todo un placer.

La Fuente de Poder, ASUS Rog Thor Platinum 1200w





Si, 1200 watts es mucha fuente.

Si, es una fuente muy cara.

Si, tengo menos sentido común que gorrión con personalidad múltiple.

Pero ya una vez vi salir humo de mi computador (hace mas de 10 años) y estuve dos semanas sin pc mientras conseguía placa madre y rezaba (figurativamente hablando) que fuese lo único quemado.

Es mucho dinero, pero una buena fuente, estable y potente, vale cada centavo.

Y si partimos de que compré las partes en vez de comprarlo armado, decir que me falla el sentido común no está muy alejado de la realidad.

Al abrir la caja nos recibe en todo su esplendor Republic Of Gamers.


(Si uno paga más de 400 dólares en una fuente lo mínimo que uno espera es esto)

Como ya es obvio, dentro de la caja … hay mas cajas.



En una de ellas, muy protegida, la fuente de poder.



¿Qué no parece el unboxing de un iPhone?



La fuente ya sin plásticos. Incluye iluminación RGB y una pantalla donde nos muestra, en tiempo real, el consumo del computador.


Totalmente modular. Suficientes conexiones para alimentar periféricos, soluciones SLI/CrossFire, etc.



Un botón en la parte posterior por si queremos desactivar la característica (activada por defecto) que mantiene al ventilador apagado y solo lo enciende si realmente lo requiere. En dos días de pruebas no lo ha encendido (o yo no me he logrado percatar de ello) y se ha mantenido fría. Un buen diseño de refrigeración pasiva dentro de la fuente.

Y trae logo de ROG.


----
Pausa para el café
----

Última modificación:

gfpcware

Cuenta Inactiva
Se incorporó
21 Noviembre 2007
Mensajes
1.595
[continuamos]

La otra caja trae cables, manual y accesorios.









La única decepción es que no todos los cables son Sleeve.

Cuatro tornillos y en su lugar.



Antes de continuar y para facilitar el trabajo conectamos los cables que quedaran cerca de la fuente de poder. Conectores USB, audio frontal, encendido, reset, actividad de disco duro, etc.





Para almacenamiento: Toshiba X300 6Gb.
Con dos unidades basta para toda mi basura digital.



Vienen con buena protección, lo cual es de agradecer. Hace XX años comprar un disco duro sin tanta protección y que en esa época no tenían aparcado de cabezales (para que estos no quedaran sobre los platos) hacían obligado el uso de utilidades para el escaneo de superficie e identificar sectores defectuosos.





Adecuado desempeño en una gran unidad de almacenamiento.

----

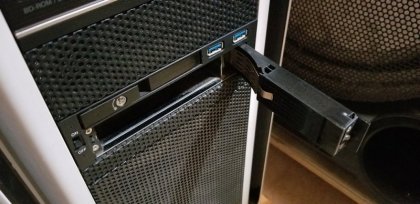

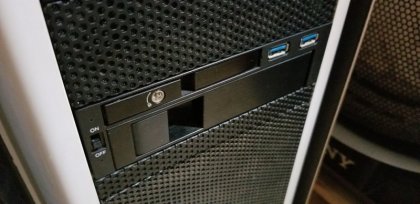

Nota al margen. Contar con una bahía como esta soluciona un montón la migración de datos. La recomiendo.

71_1.jpg 71_2.jpg
----

Para instalar los discos se retira la bahía correspondiente.





La amortiguación de vibraciones es de agradecer. Aumenta la vida útil de los discos tradicionales.



Una montados los discos, solo se vuelven a colocar en su lugar.



Ahora solo queda montar las gráficas.

Grafica Gigabyte RTX 2080 super.




Al retirar el empaque, una elegante caja negra…


…que trae otra igual de elegante caja negra en su interior. ¿Estará de moda?

La tarjeta bien protegida en su bolsa antiestática.



Diseño triple-fan, con el ventilador en el medio girando, al contrario. Se supone reduce la turbulencia y permite un mejor flujo de aire.



El puerto PCI bien protegido.

Sólida placa posterior.



Alimentación por conexión 8+6 pines. Supone un consumo de 275 Watts/H según Gigabyte.


Cuenta con más que adecuado número de conexiones: Un HDMI 2.0b, tres DisplayPort 1.4a y un USB-C.



Una vez montada nuestra placa de video ya procedemos a montar todos los cables.



Revisar una y otra vez.



Los cables tienen solo una postura ya que están hechos a prueba de … …osadas personas que no ven manuales ni instrucciones.

Una vez asegurados que esta todo en su sitio, que no tengamos tornillos sueltos, cables que van de algún lado a ninguna parte… Procedemos a conectar pantalla, teclado y ratón.

La pantalla barata, el teclado barato y el ratón barato. Por si acaso.

Y un extintor. Por si acaso.



La segunda señal de éxito. Hay luces que indican que está en funcionamiento. La primera es la ausencia de humo y que la luz de la casa no se ha cortado...

Panel frontal operativo. Algunas veces no es muy clara la forma de conectar los pines individuales y hay que proceder a revisar por enésima vez.


Bonita imagen en la solución térmica. Imagen que es personalizable o bien se puede poner información útil.



Decidí que funcionamiento de la bomba y temperatura es darle un mejor uso que auto publicitarme con la marca del fabricante.

----
Pausa para un jack
----

Última modificación:

gfpcware

Cuenta Inactiva
Se incorporó
21 Noviembre 2007
Mensajes
1.595
[continua]



La fuente de poder acusando 106 watts en post del bios.



El consumo varía según las actividades.



Una vez que todo funciona sin contratiempos ni sorpresas, ya podemos colocar las tapas en su lugar y procedemos con la instalación del sistema operativo y los programas que usamos a diario.



Notable el detalle de Cougar de incluir un soporte de audífonos. Los anteriores pasaban en el piso.



Finalmente, nuestro lugar de trabajo listo para hacer su tarea… la de distraernos de nuestro trabajo.



Ha sido entretenido y estresante a la vez. Sobre todo, cuando uno tiene a más de una persona mirando fijo y preguntando ¿Qué es eso? ¿qué hace? ¿Qué le paso al otro computador? Eso no va ahí lo vi en yutub ¿ya esta listo? ¿vas a almorzar o qué?, etc.

Espero volver no pasar por esto hasta dentro de 10 años.

Mi consejo. Lean reviews, vean guías, lean los manuales antes de sacar un tornillo de sus cajas. Si la pregunta termina en “o qué” mejor deja todo tirado ... ejem.

Hasta la proxima.

Gfpcware.
