buenas. no sabia donde preguntar pero tengo varias pcbs de subwoofers (sistemas de audio 5.1 - 2.1) desarmados de los que no le saque foto en su momento a las conexiones. y ahora necesito armarlos pero no se donde van conectados los cables que van soldados a la placa. hablo desde mi ignorancia ya que se poco y nada de electronica. busque en google los modelos de las placas pero no encuentro nada. ¿alguna forma de saber o encontrar los diagramas de las pcbs?


EDIT:
(sorry la calidad de las fotos, tengo mi celular en serv.tecnico y estoy con este :/ )
otra cosa, conosco los componentes. condensadores,resistencias, etc. de lo poco que se . pero no se de los diagramas ni como funcionan.



Sub. 2.1

a este me falta soldar los cables del subwoofer(parlante) solamente




Sub 5.1

este es mas complicado ya que me falta saber todas sus conexiones.


panel de control( volumen, rear y front) tiene el interruptor de encendido pero no me acuerdo si iba junto con esta pcb o directo a la principal



pcb principal



Última modificación:

dwyer

Sonidista-Computin
Se incorporó
10 Mayo 2005
Mensajes
2.691
Y si subes unas fotos para ver si podemos ayudar?

Saludos

Enviado desde mi SM-G955F mediante Tapatalk


sndestroy

Digital Detox
Miembro del Equipo
MOD
Se incorporó
8 Abril 2009
Mensajes
1.784
Busca los integrados, baja los datasheet y anota los pines, entradas y salidas etc.

Luego vas siguiendo las pistas en los PCB y listo.


Carlos E. Flores

Zombie
Miembro del Equipo
MOD
Se incorporó
17 Marzo 2005
Mensajes
28.185
Generalmente para eso uno busca el manual técnico (service manual). Pero probé buscar ese modelo y ni google lo conoce, lo de encontrar el manual está más difícil aun.

Ojalá con las fotos alguien pueda encontrar que hacer.


senbe

De Mentira
Miembro del Equipo
MOD
Se incorporó
25 Julio 2006
Mensajes
11.972
Busca las hojas de datos de los circuitos integrados que hay en la placa. Guíate por los pines y las pistas.


CR1S

Capo
Se incorporó
29 Enero 2020
Mensajes
143
buenas, me dijeron que buscara en el integrado y tenia este código :
en la foto se ven 2 pero es el mismo código

(no habia tenido tiempo por eso demore ja)



busque en datasheet y debe ser este, pero no se como interpretarlo en la pcb


senbe

De Mentira
Miembro del Equipo
MOD
Se incorporó
25 Julio 2006
Mensajes
11.972

Ahí hay dos esquemas, no estoy seguro de que sirvan, pero puede ser un inicio.


dwyer

Sonidista-Computin
Se incorporó
10 Mayo 2005
Mensajes
2.691
buenas, me dijeron que buscara en el integrado y tenia este código :
en la foto se ven 2 pero es el mismo código

(no habia tenido tiempo por eso demore ja)



busque en datasheet y debe ser este, pero no se como interpretarlo en la pcb

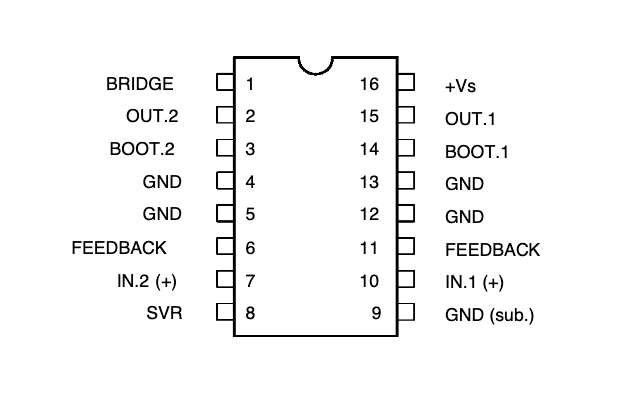

Las salidas son la 2 y 15

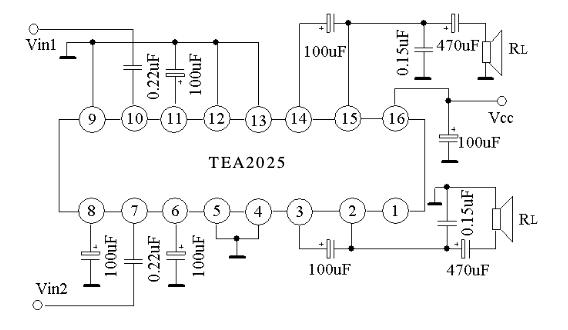

Teoricamente deberían ser las salidas de los condesandores C13 y C15, podrías revisar en la parte posterior si conectan a los pines 2 y 15 respectivamente (según el circuito)



Saludos


CR1S

Capo
Se incorporó
29 Enero 2020
Mensajes
143

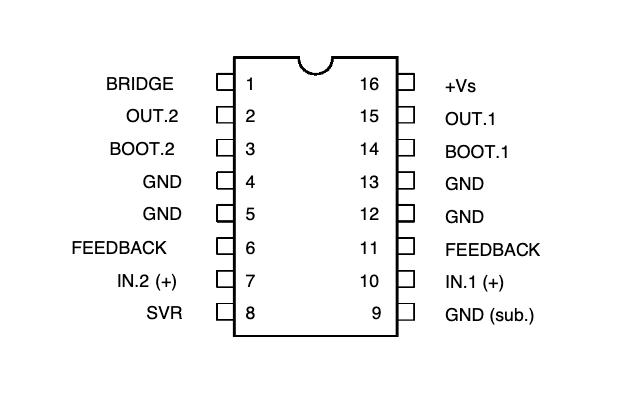

Las salidas son la 2 y 15
Ver adjunto 18419

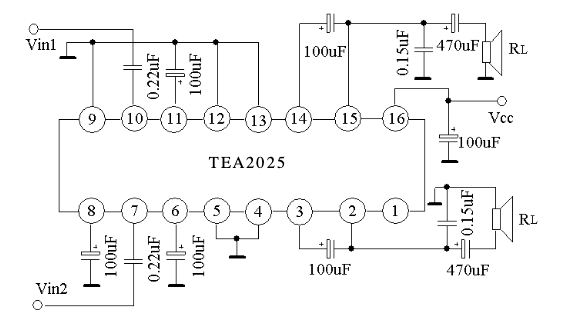

Teoricamente deberían ser las salidas de los condesandores C13 y C15, podrías revisar en la parte posterior si conectan a los pines 2 y 15 respectivamente (según el circuito)

Ver adjunto 18420

Saludos
si algo entendí, pero mi duda es cual es la que corresponde al woofer por lo que dices la 2 y la 15 corresponden a los parlantes R y L
y lo otro es que trae 2 integrados y no se si sera diferente el circuito


senbe

De Mentira
Miembro del Equipo
MOD
Se incorporó
25 Julio 2006
Mensajes
11.972
si algo entendí, pero mi duda es cual es la que corresponde al woofer por lo que dices la 2 y la 15 corresponden a los parlantes R y L
y lo otro es que trae 2 integrados y no se si sera diferente el circuito

Ahí hay dos esquemas, no estoy seguro de que sirvan, pero puede ser un inicio.

El segundo gráfico del link que puse trae el modo btl que ha de ser para un subwoofer.


CR1S

Capo
Se incorporó
29 Enero 2020
Mensajes
143
buenas ,aqui tengo mas o menos el diagrama, el integrado de abajo seria la parte de los parlantes que pude dar segun lo que me dice el plano. pero el que no me calza es el integrado de arriba que asumo que es para el parlante del woofer , no logro llegar a esa parte en donde conecta el woofer ( no estoy seguro si el orden de los pines esta bien en el integrado de arriba)


senbe

De Mentira
Miembro del Equipo
MOD
Se incorporó
25 Julio 2006
Mensajes
11.972
buenas ,aqui tengo mas o menos el diagrama, el integrado de abajo seria la parte de los parlantes que pude dar segun lo que me dice el plano. pero el que no me calza es el integrado de arriba que asumo que es para el parlante del woofer , no logro llegar a esa parte en donde conecta el woofer ( no estoy seguro si el orden de los pines esta bien en el integrado de arriba)
Patas 15 y 2 son las que llegan al woofer. La pata 2 puede que esté puenteada (cable alambre) desde el pin 2 hasta el lado del pin 1 y luego otro puente hasta el pad que está al lado del pin 16 (son dos pads). Todo eso en el integrado de arriba según tu foto.


Figura 1


CR1S

Capo
Se incorporó
29 Enero 2020
Mensajes
143
según lo que me dices deberían ser los circulos que marque en celeste , esos 2 son cable alambre. debería soldar en las x que marque entonces ?



senbe

De Mentira
Miembro del Equipo
MOD
Se incorporó
25 Julio 2006
Mensajes
11.972
Las X en celeste que pusiste son la misma pista. La salida del circuito hacia el parlante ha de ser el par de pads grandes donde uno de ellos está marcado con la X inferior en celeste.


CR1S

Capo
Se incorporó
29 Enero 2020
Mensajes
143
desde el pto de arriba hasta la X no hace nada, pero soldando los 2 pines del circulo llega corriente pero creo que no es el correcto. lo que hace es subir la camara del woofer, si sueldo en la pista bajo la X baja la camara. ahora si me confundi y no se cual seria el pto correcto

Subir
