Ayuda con luces led

Venden LEDs RGB (tres colores) que se pueden gobernar por separado o todos a la vez (luz blanca). Los LEDs puede comprarlos por separado o en tira, no recuerdo el valor, pero la tira es más barata que el LED aislado. El control es sencillo, creo que puedes hacerlo sin tener conocimiento en electrónica.

Desde lo más profundo de mi ignorancia, no se podrán amarrar unas luces como éstas con un cable de cobre y agregarle un switch y un interruptor?
Onda electrónica de colegio?

doncoyote dijo:

Desde lo más profundo de mi ignorancia, no se podrán amarrar unas luces como éstas con un cable de cobre y agregarle un switch y un interruptor?
Onda electrónica de colegio?

Haz clic para expandir...

Eh, sí; pero usando una sola de cada color, es medio difícil. Necesitarías agruparlas de al menos unas 3 ó 4 de cada color. En todo caso depende de "cuánta" iluminación necesites y el espacio (medidas) del recinto. Aunque igual puedes hacer pruebas para ver si es viable o no.

En mi caso que me daria una flojera hacer el circuito, compraria algo asi http://www.onlineclub.cl/producto/l...ed5metrosimpermeableconectelodirectoa220v/190

senbe dijo:

Eh, sí; pero usando una sola de cada color, es medio difícil. Necesitarías agruparlas de al menos unas 3 ó 4 de cada color. En todo caso depende de "cuánta" iluminación necesites y el espacio (medidas) del recinto. Aunque igual puedes hacer pruebas para ver si es viable o no.

Haz clic para expandir...

Pero lee mi primer post, ahí respondo esas dudas

Harima dijo:

En mi caso que me daria una flojera hacer el circuito, compraria algo asi http://www.onlineclub.cl/producto/l...ed5metrosimpermeableconectelodirectoa220v/190

Haz clic para expandir...

Podría, pero no me sirve, yo necesito algo muchísimo más pequeño que eso.

doncoyote dijo:

Pero lee mi primer post, ahí respondo esas dudas

Haz clic para expandir...

Ah, sí, pues sí.

Acá hay información.https://es.wikipedia.org/wiki/Circuito_de_LED

senbe dijo:

Eh, sí; pero usando una sola de cada color, es medio difícil. Necesitarías agruparlas de al menos unas 3 ó 4 de cada color. En todo caso depende de "cuánta" iluminación necesites y el espacio (medidas) del recinto. Aunque igual puedes hacer pruebas para ver si es viable o no.

Haz clic para expandir...

¿por qué es medio difícil el usar una de cada color?
¿Por intensidad lumínica o qué?

tglaria dijo:

¿por qué es medio difícil el usar una de cada color?
¿Por intensidad lumínica o qué?

Haz clic para expandir...

Por lo que entendí de lo que leí, porque para cada color necesitas una resistencia distinta.

doncoyote dijo:

Por lo que entendí de lo que leí, porque para cada color necesitas una resistencia distinta.

Haz clic para expandir...

No necesariamente, igual tienen un rango "amplio" de corriente que pueden aguantar los diodos sin quemarse.

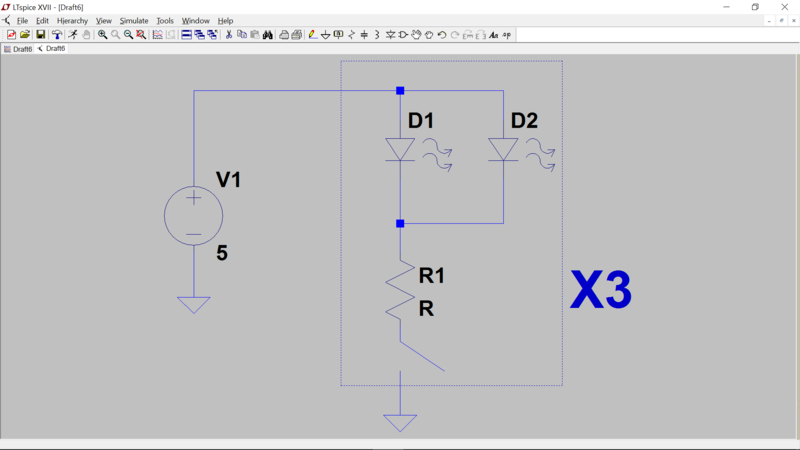

Yo probaría con 3 pares de led en paralelo a una batería (cada par con su resistencia eso sí) y vería qué tal.
(a ver si sale el archivo adjunto)

tglaria dijo:

¿por qué es medio difícil el usar una de cada color?
¿Por intensidad lumínica o qué?

Haz clic para expandir...

Porque los LEDs tienen diferentes tensiones, entonces es mejor agruparlas de en serie y meter una fuente de corriente para cada rama trabajando con 12V para todos los LEDs.

Leí también que quiere usar una fuente recargable; ¿a qué voltaje? no lo sé.

Se agradecen los datos, ahora solo faltaría que comprar los leds, las resistencias de acuerdo al color y una soldadora. No me veo haciendo eso, pero lo intentaré

senbe dijo:

Porque los LEDs tienen diferentes tensiones, entonces es mejor agruparlas de en serie y meter una fuente de corriente para cada rama trabajando con 12V para todos los LEDs.

Leí también que quiere usar una fuente recargable; ¿a qué voltaje? no lo sé.

Haz clic para expandir...

Asumiendo que quiere usar unas pilas recargables de Ni-MH, colocaría 3 o 4 en serie = 3,6 o 4,8V.
Los LED "rascas" que he visto tienen una caída de voltaje de ¿1,5 a 1,8V?, ahí habría que averiguar qué valor tiene cada uno.

El rango de corriente que he probado que funcionan esos LED es entre 5 y 20mA, igual el rango es amplio.
Con eso ya es meter números.

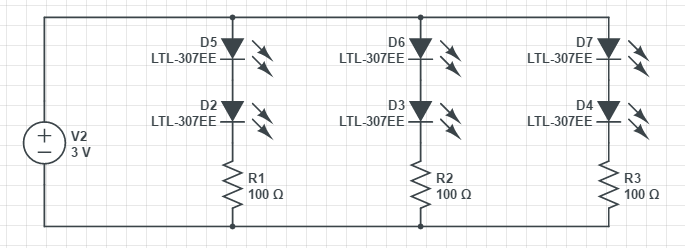

Si esas suposiciones andan bien, con dos led en serie y una resistencia de 100Ω debería andar bien, ¿no?

Me deja en duda la caída de voltaje de los LED eso sí, leí que también hay LEDs con caída de 3V, ahí habría que recalcular las resistencias.

tglaria dijo:

Asumiendo que quiere usar unas pilas recargables de Ni-MH, colocaría 3 o 4 en serie = 3,6 o 4,8V.
Los LED "rascas" que he visto tienen una caída de voltaje de ¿1,5 a 1,8V?, ahí habría que averiguar qué valor tiene cada uno.

El rango de corriente que he probado que funcionan esos LED es entre 5 y 20mA, igual el rango es amplio.
Con eso ya es meter números.
Si esas suposiciones andan bien, con dos led en serie y una resistencia de 100Ω debería andar bien, ¿no?

Me deja en duda la caída de voltaje de los LED eso sí, leí que también hay LEDs con caída de 3V, ahí habría que recalcular las resistencias.

Haz clic para expandir...

Después de leer ésto, creo que tendré que buscar una solución hecha y comprable...

doncoyote dijo:

Después de leer ésto, creo que tendré que buscar una solución hecha y comprable...

Haz clic para expandir...

Mejor aprendes a conectar un par de resistencias y LED en serie y ya.
Los números son fáciles.
Los LED es cosa de mirar la caída de voltaje que tiene cada uno no más.

¿cuántas pilas quieres usar?

tglaria dijo:

Mejor aprendes a conectar un par de resistencias y LED en serie y ya.
Los números son fáciles.
Los LED es cosa de mirar la caída de voltaje que tiene cada uno no más.

¿cuántas pilas quieres usar?

Haz clic para expandir...

Respecto a las pilas, las que sean necesarias para alimentar 6 leds (dos pares por color, 3 colores). Lo otro es usar derechamente una batería.

O buscar un diseño de circuito para 5v y usar una batería pequeña como esta:

https://www.pcfactory.cl/producto/22796-Bateria.Externa.2.000.mAh.para.TabletSmartphone

doncoyote dijo:

Respecto a las pilas, las que sean necesarias para alimentar 6 leds (dos pares por color, 3 colores). Lo otro es usar derechamente una batería.

Haz clic para expandir...

Empieza a diseñar entonces.

En esta página ves un listado de voltajes posibles según los colores.

Yo tiraría una resistencia por LED para usar pocas baterías (3) o una resistencia cada dos LED para menos componentes y cableado, pero con 6 pilas.
¿Qué colores vas a usar?
En función de eso tienes que escoger la resistencia.

Personalmente, para algo rápido, compraría los LED de cada color que me interese, usaría 5 pilas recargables (Ni-MH, 1,2V = 6V) y los conectaría como puse en el esquema previo.
Colocaría una resistencia roja junto con otro de otro color y usaría una resistencia de 200Ω, 150Ω, 100Ω, 70Ω y revisaría con cuál de ellas alumbra mejor y ya.

Con la batería que propone @Darknesshell y los LEDs en paralelo y su resistencia e interruptor. Fin.
